L'intérieur d'une autre petite Vieille
« le: mars 30, 2017, 09:30:22 pm »
Bonsoir,

Une petite série de photos d'une Grand-Mère  8)

Ça pourras être utile à ceux qui souhaitent démonter leur combinaison 8) ;)

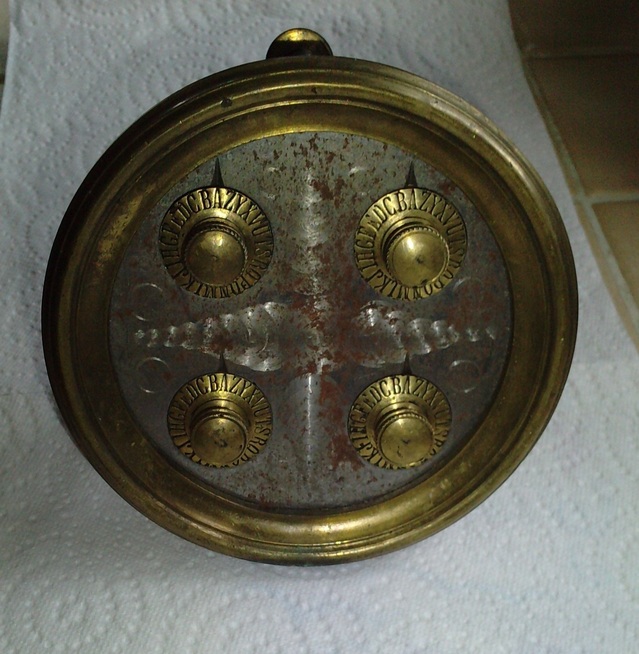

Vue de face, elle est mimi la mamy :)

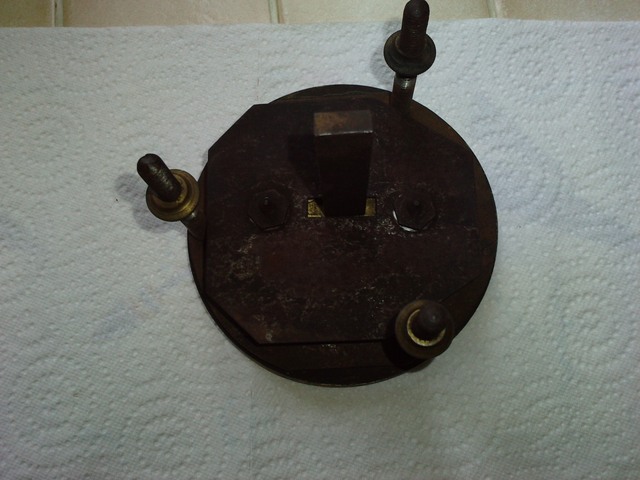

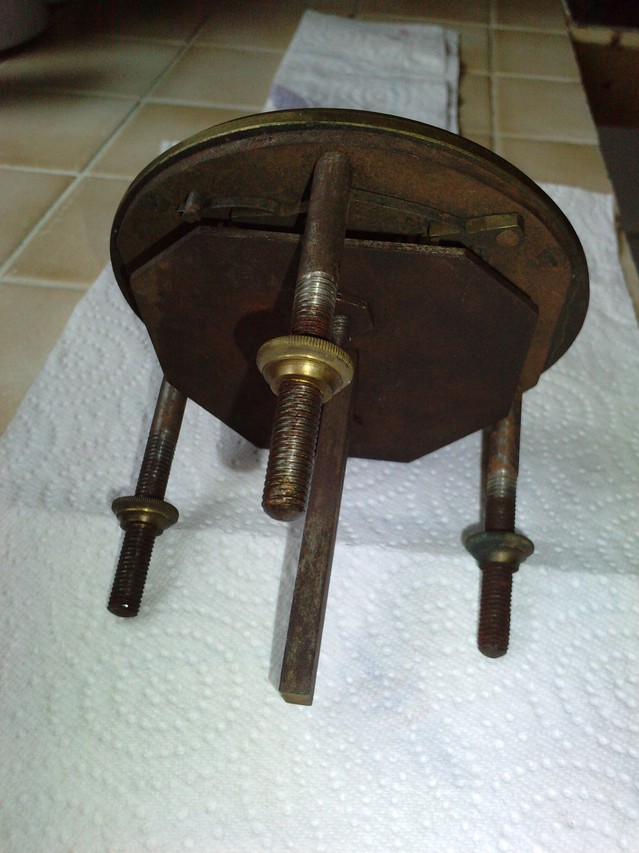

Vue de dos, on sens bien que ça bloque dur :D

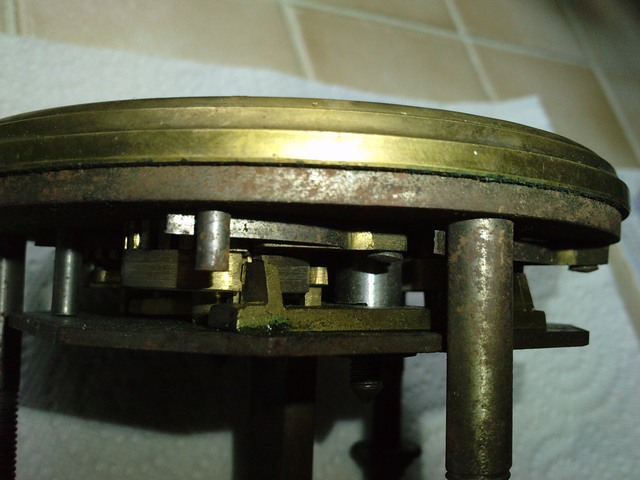

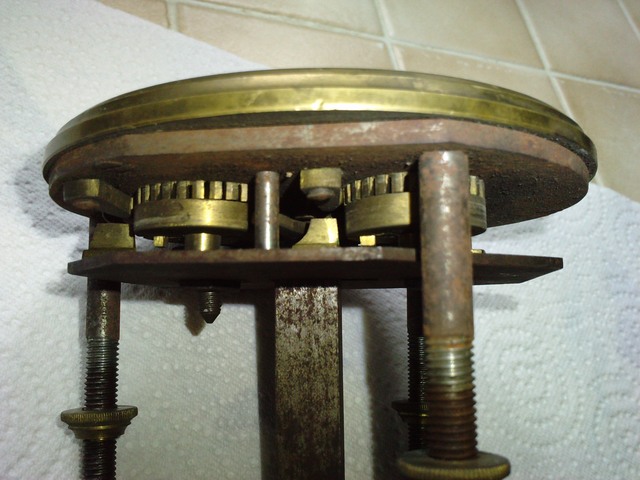

Sur le coté, ça promet



Bon, ben on va y retirer ces boulons, et zyeuter dedans  :D :D


C'est parti mon kiki  :)

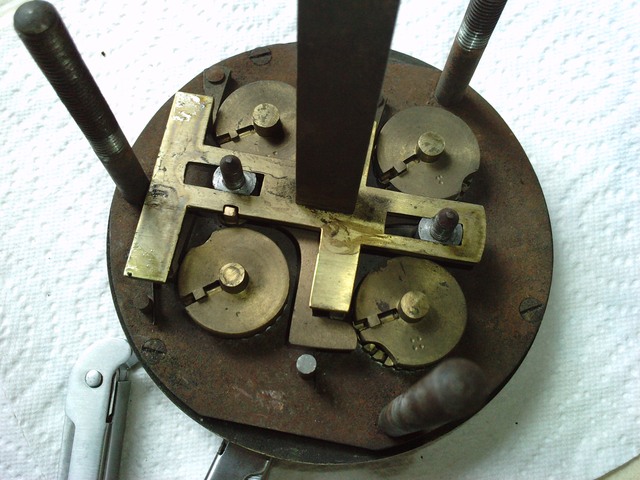

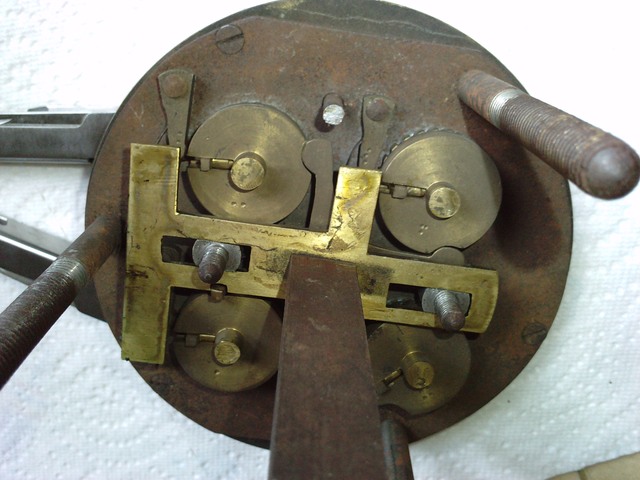

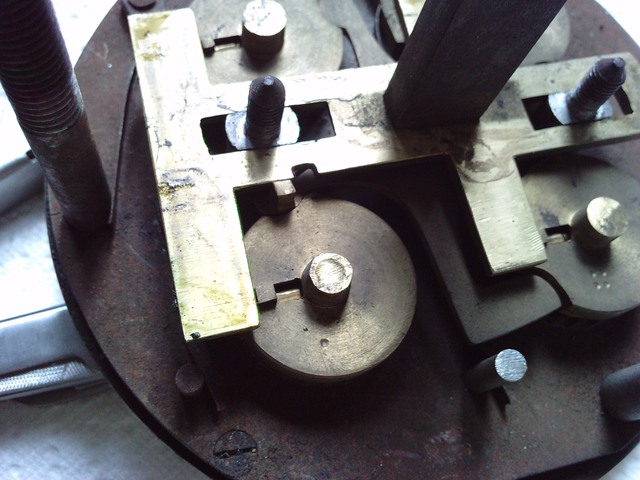

Le râteau de condamnation de la queue de pêne avec son gros pilier, qui ne descend que si la combi est OK

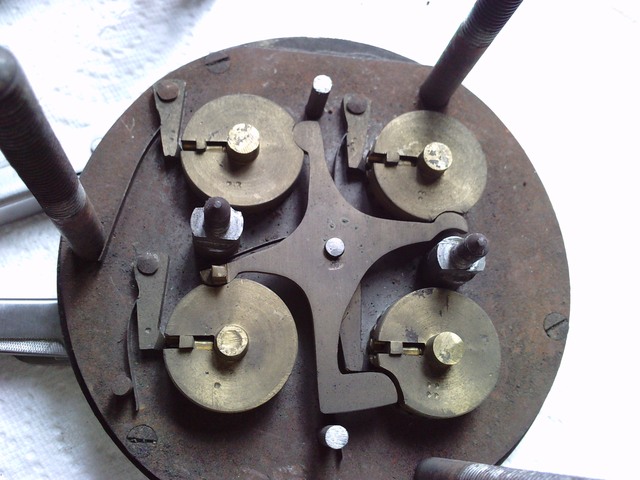

Et là, le rateau rotatif qui bloque celui de comdamnation

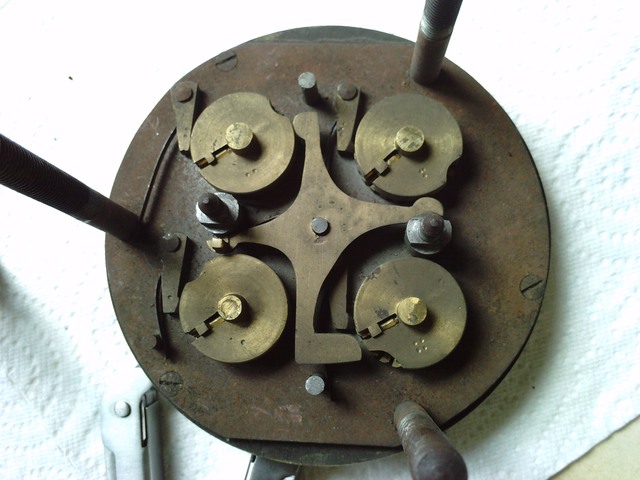

Code affiché

Code brouillé, on dirait qu'elle est bavarde la mamy :D

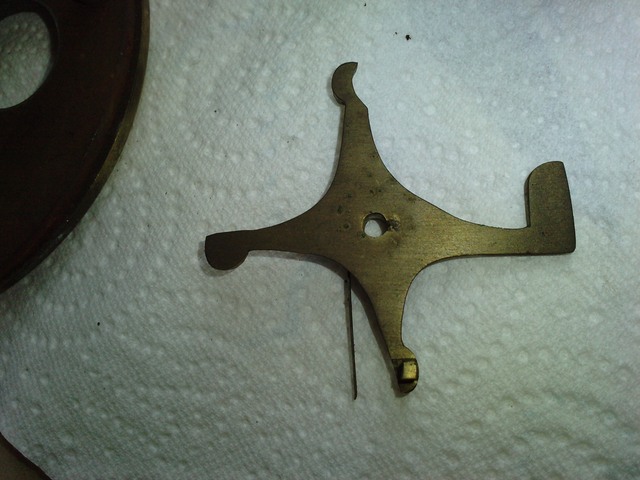

Râteau rotatif seul


Remis en place, on voit bien le blocage du râteau de condamnation par le petit ergot sur celui rotatif

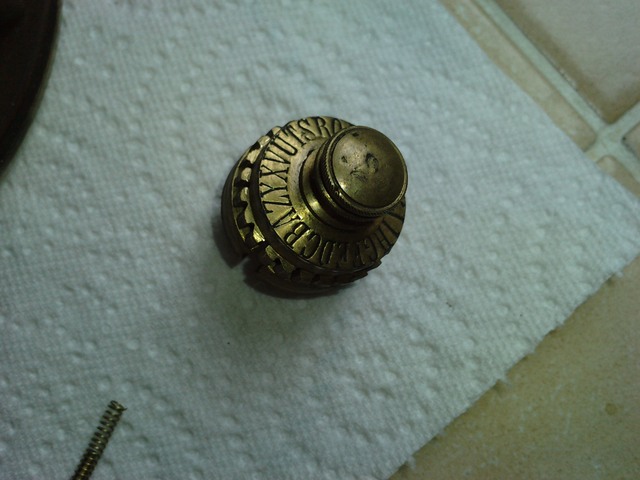

Un bouton de combinaison complet


Le même en Kit

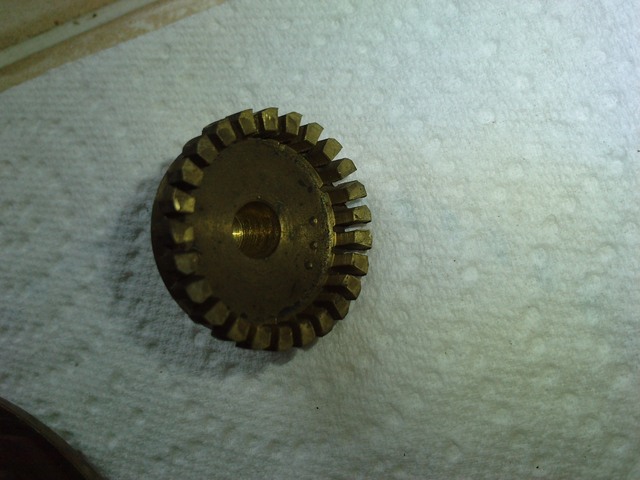

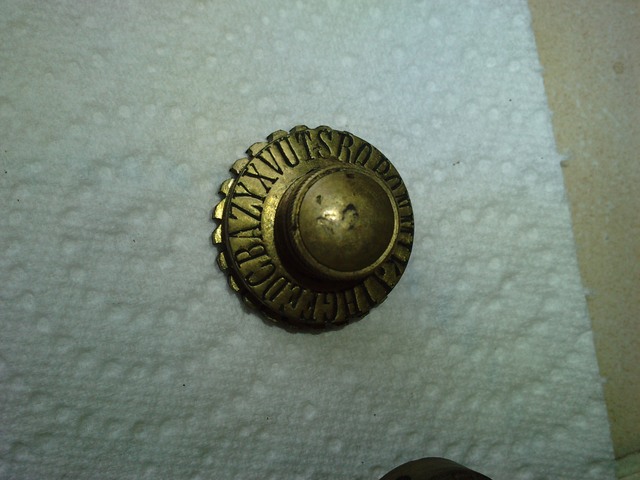

Bouton compteur, il ne tourne que dans le sens horaire, et possède 25 lettres (soit 390625 codes possibles    8) , dur dur l'épuisement :P :P )


Bouton de condamnation

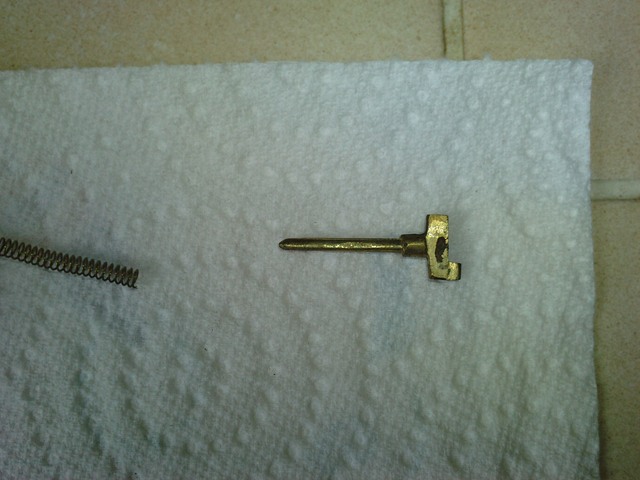

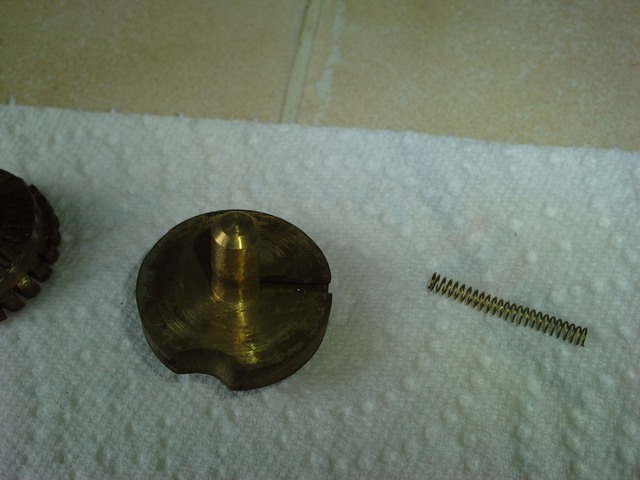

La clarinette, (j'ai soufflé dedans, mais pas de musique  ;D :D :) ), et son ressort

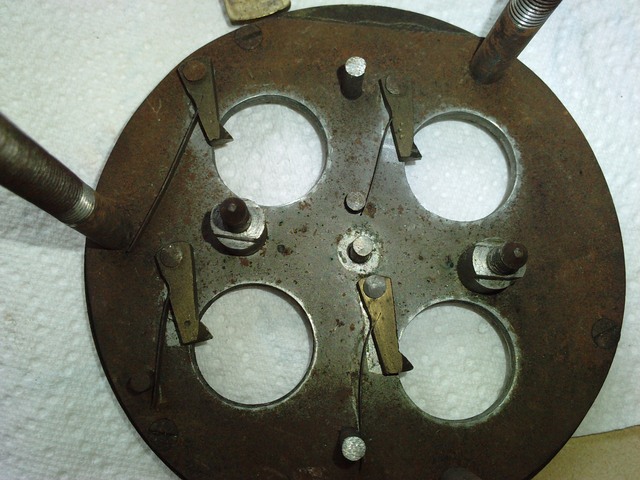

Palâtre avec les cliquets rivetés

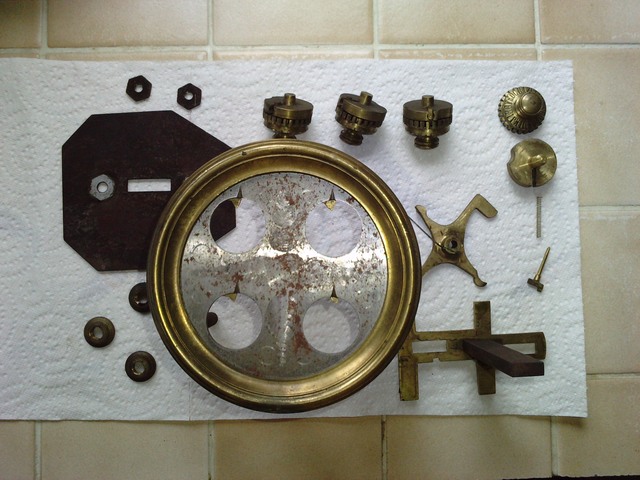

Et une tite vue de la mamy en vrac


Slts
Serge
